Comment mesurer la résistance des enroulements d'un transformateur AC ?

Salut! En tant que fournisseur de transformateurs CA, on me demande souvent comment mesurer la résistance des enroulements d'un transformateur CA. C'est un aspect crucial, notamment lorsqu'il s'agit de garantir les performances et la sécurité du transformateur. J'ai donc pensé partager quelques idées sur ce sujet.

Tout d’abord, pourquoi avons-nous même besoin de mesurer la résistance du bobinage ? Eh bien, la résistance des enroulements peut nous en dire beaucoup sur la santé du transformateur. Un changement significatif dans la résistance peut indiquer des problèmes tels que des courts-circuits, des circuits ouverts ou même des dommages dus à une surchauffe. En mesurant régulièrement la résistance des enroulements, nous pouvons détecter ces problèmes plus tôt et éviter des pannes plus graves.

Commençons par les outils dont vous aurez besoin. L'outil le plus courant pour mesurer la résistance est un multimètre. Un multimètre numérique de bonne qualité est idéal car il fournit des lectures précises. Vous aurez également besoin de cordons de test pour connecter le multimètre aux enroulements du transformateur. Assurez-vous que les cordons de test sont en bon état et disposent d’une isolation adéquate.

Avant de commencer à mesurer, il est important de prendre quelques précautions de sécurité. Tout d’abord, coupez l’alimentation électrique du transformateur. Cela peut paraître évident, mais c’est une étape à ne pas sauter. Même lorsque le transformateur n’est pas connecté au réseau électrique principal, il peut toujours y avoir de l’énergie électrique résiduelle stockée. Portez également un équipement de protection individuelle approprié, comme des gants isolants.

Passons maintenant au processus de mesure proprement dit. La première étape consiste à identifier les enroulements du transformateur. La plupart des transformateurs AC ont un enroulement primaire et un enroulement secondaire. L'enroulement primaire est celui connecté à la source de tension d'entrée, tandis que l'enroulement secondaire est connecté à la charge.

Une fois que vous avez identifié les enroulements, réglez votre multimètre sur le réglage de résistance (ohms). Sélectionnez une plage appropriée sur le multimètre. Si vous n'êtes pas sûr de la valeur de résistance attendue, commencez par une plage plus élevée, puis ajustez-la si nécessaire.

Connectez les cordons de test du multimètre aux bornes de l'enroulement que vous souhaitez mesurer. Par exemple, si vous mesurez l'enroulement primaire, connectez les fils aux bornes de l'enroulement primaire. Assurez-vous que les connexions sont sécurisées. Si les connexions sont lâches, vous risquez d'obtenir des lectures inexactes.

Après avoir effectué les connexions, lisez la valeur de la résistance sur l'écran du multimètre. Cette valeur est la résistance CC du bobinage. Il est important de noter que la résistance CC n’est pas la même que l’impédance de l’enroulement dans un circuit CA. L'impédance prend en compte à la fois la résistance et la réactance (due à l'inductance) du bobinage.

Parlons maintenant de certains facteurs qui peuvent affecter la mesure. La température est un facteur majeur. La résistance d'un conducteur (comme le fil de cuivre dans les enroulements du transformateur) change avec la température. À mesure que la température augmente, la résistance augmente également. C'est donc une bonne idée de noter la température au moment de la mesure. Si vous devez comparer les valeurs de résistance au fil du temps, vous devrez peut-être ajuster les valeurs en fonction du coefficient de température du matériau conducteur.

Un autre facteur est la résistance de contact entre les cordons de test et les bornes du bobinage. Si les bornes sont sales ou corrodées, cela peut ajouter une résistance supplémentaire à la mesure. Vous pouvez nettoyer les bornes avec un produit nettoyant approprié pour réduire la résistance de contact.

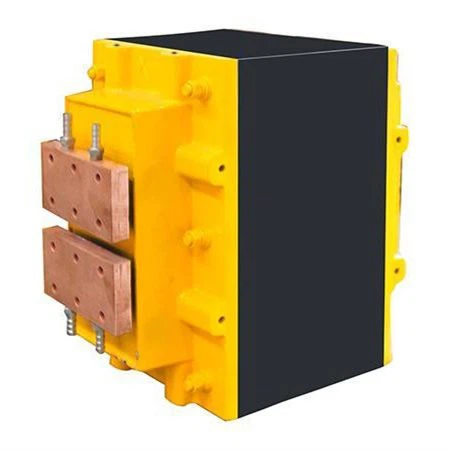

Jetons un coup d'œil à quelques applications du monde réel. Par exemple, dansTransformateur de soudage par pointsapplications, une mesure précise de la résistance des enroulements est cruciale. Une modification de la résistance du bobinage peut affecter le courant de soudage et la qualité des soudures. De même, pourTransformateur de soudeuse par pointsetTransformateur pour machine à souder utilisant, les performances de la machine à souder dépendent du bon fonctionnement du transformateur. La mesure de la résistance des enroulements contribue à maintenir l’efficacité et la fiabilité de ces transformateurs.

En plus d'utiliser un multimètre, il existe d'autres méthodes pour mesurer la résistance des enroulements. Une méthode est la méthode tension-courant. Dans cette méthode, vous appliquez une tension continue connue aux bornes de l’enroulement et mesurez le courant résultant. Ensuite, en utilisant la loi d'Ohm (R = V/I), vous pouvez calculer la résistance. Cette méthode peut être plus précise dans certains cas, notamment lorsqu'il s'agit d'enroulements à faible résistance.

Si vous mesurez un transformateur triphasé, vous devrez mesurer la résistance de chaque enroulement de phase séparément. Les valeurs de résistance des trois phases doivent être relativement proches les unes des autres. Une différence significative dans les valeurs de résistance entre les phases pourrait indiquer un problème dans l'un des enroulements.

Après avoir pris les mesures, c'est une bonne idée d'enregistrer les données. Tenez un journal des valeurs de résistance, de la température au moment de la mesure et de toute autre information pertinente. Ces données peuvent être utiles pour référence future et pour détecter des tendances au fil du temps.

En tant que fournisseur de transformateurs CA, je comprends l'importance d'une mesure précise de la résistance des enroulements. Il ne s'agit pas seulement de garantir la qualité de nos produits, mais également d'offrir à nos clients les meilleures performances possibles. Si vous êtes à la recherche de transformateurs CA de haute qualité ou si vous avez besoin de plus d'informations sur la mesure de la résistance des enroulements, n'hésitez pas à nous contacter. Nous sommes là pour vous aider avec tous vos besoins en matière de transformateurs et pouvons vous aider à prendre les bonnes décisions pour vos applications. Que vous utilisiez des transformateurs pour le soudage, la distribution d'énergie ou à toute autre fin, nous avons ce qu'il vous faut.

En conclusion, mesurer la résistance des enroulements d’un transformateur CA est un processus relativement simple, mais il nécessite une attention particulière aux détails et des précautions de sécurité appropriées. En suivant les étapes décrites dans ce blog, vous pouvez mesurer avec précision la résistance des enroulements et garantir les performances et la fiabilité à long terme de vos transformateurs CA. Donc, si vous avez des questions ou avez besoin de conseils supplémentaires, n'hésitez pas à nous contacter pour une discussion amicale sur vos besoins spécifiques. Nous sommes toujours désireux de participer à une discussion productive et de vous aider à trouver la solution de transformateur parfaite.
